YBYJ-5型变频抗干扰介质损耗测试仪

点击放大
产品型号:
更新时间:
2019-01-24
访问次数:
275
产品特点:
YBYJ-5型变频抗干扰介质损耗测试仪,是专门为高压测试专业试验各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗因数(tgδ)和电容量(C)而设计的一种新型测试设备。
  YBYJ-5型变频抗干扰介质损耗测试仪的详细资料:

YBYJ-5型变频抗干扰介质损耗测试仪,是专门为高压测试专业试验各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗因数(tgδ)和电容量(C)而设计的一种新型测试设备。

技术指标:

●抗干扰方式:变频抗干扰

●测试方式:正接法、反接法、自激法、外接法

●测量范围:电容量内接高压<60000PF

               外接高压30P~600000PF

               zui小分辨率0.001%

●准确度:电容量1.5%±1.5PF

            介损1%±0.07%

●附加功能:绝缘电阻测试

               电子万年历

               标准RS232接口

●内接试验电源:0.5~10KV电压缓升缓降

                     45~65HZ频率可调45/55Hz

                     47.5/52.5HZ自动双频测试

                     zui大输出电流:200mA

                     自激电源:3~50V变频

                     zui大输出电流:20A

●工作环境温度:-10~50℃

●湿度:30%~70%

●外型尺寸:430×320×300mm 25Kg

工作原理:

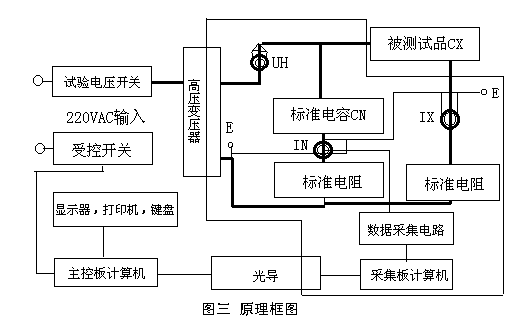

仪器测量线路包括一路标准回路和一路测试回路,如图所示。

标准回路由内置高压稳定度标准电容器与标准电阻网络组成,由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差,并算出被测试品电容容值(CX)和介质损耗(tgδ)。

数据采集电路全部采用高压稳定器件,采集板和采集计算机被铁盒完全浮空屏蔽,仪器外壳接地屏蔽;另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术,加之计算机对数百个电网周期的数据进行处理,使测量结果稳定、精确、可靠。

安全操作注意事项:

1、使用时必须将仪器接地端子可靠接地。

2、只有关闭仪器电源,试验电压选择开关置于“关”位置时,接触仪器的后部及其测量线缆与被试品才被认为是安全的。

3、YBYJ-5型变频抗干扰介质损耗测试仪在测试过程中,严禁操作“试验电压”选择开关。

4、正接线法UH端为高电压,反接线法IX端为高电压,使用时必须根据实际情况,将带高压的线缆与地保持足够的距离,使用我公司提供的特种绝缘电缆测量大容量试品可以拖地使用。

5、不得更换不符合面板指示值的保险丝管。

6、使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。

产品相关关键字: 介质损耗测试仪 油介质损耗测试仪 全自动介损测试仪 变压器介质损耗测试仪 变频介质损耗测试仪
