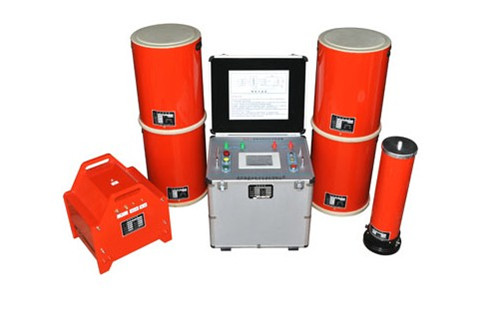

YD2000变频串并联谐振试验装置

YD2000变频串并联谐振试验装置，是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

适用范围：

1、适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验

2、适用于66KV、110KV、220KV、500KV、GIS交流耐压试验

3、适用于大型发电机组、电力变压器工频耐压

4、适用于电力变压器的感应耐压试验

主要特点：

1、体积小、重量轻，适合于现场使用

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

2、安装可靠性高

变频装置采用设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

3、试验的等效性好

YD2000变频串并联谐振试验装置采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和*性上都与50HZ/60Hz的工频电源非常接近，保证了试验结果的可靠性和真实性。

产品维护：

1、日常维护

对于串联谐振成套装置各部件，应定期检查，确保结构坚固。不使用时，应存放于干燥、清洁场地，防止雨水、灰尘进入装置内部。

2、运输

运输时请确保各装置固定，不松动，适当加以缓震保护。搬运时，轻拿轻放，请勿抛摔！

质保期内，若因本公司产品质量问题不能正常使用，本公司将无偿****，终身维修。
