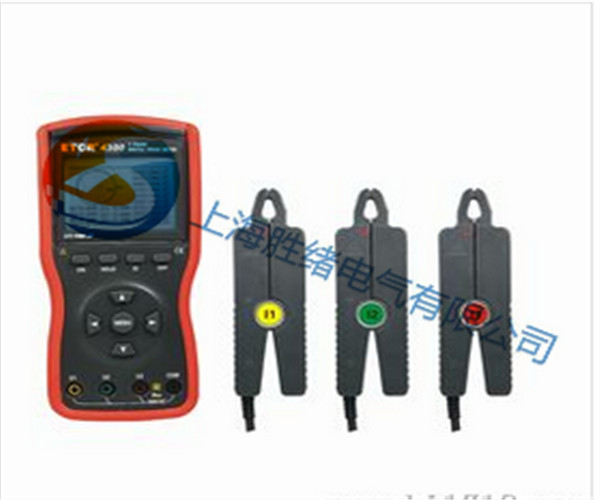

三钳数字相位伏安表生产厂家

描述:三钳数字相位伏安表生产厂家,是一款手持式,双通道输入的一种全数字化、多功能、高精度测量仪器。该仪器应用新微处理器技术和数字信号处理技术,以直接交流采样法实现工频电参数测量(如电压、电流有效值,工频频率、相位关系等),判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-01-30
  • 访问量:1390
产品介绍/ PRODUCT PRESENTATION

三钳数字相位伏安表生产厂家,是一款手持式,双通道输入的一种全数字化、多功能、高精度测量仪器。该仪器应用新微处理器技术和数字信号处理技术,以直接交流采样法实现工频电参数测量(如电压、电流有效值,工频频率、相位关系等),判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统。

产品应用:

1 测量三相相序

可以通过相位角来判断。更直观地,也可根据各被测电量在向量图中的对应位置关系来判断。

2 判断感性、容性电路

将被测电路的电压从仪器的Ua端输入,电流从Ib端输入,若测得相角<90°,则电路为感性;若测得相角>270°,则电路为容性。

3 检查变压器接线组别

电力变压器常采用Y/Y0-12, Y0/Δ-11, Y/Δ-11三种接线组别。当采用Y/Y0-12接法时,UAB与Uab同相,测其相角为0°;当采用Y0/Δ-11或Y/Δ-11接法时,Uab与 UAB的相角为330°,即Uab滞后UAB330°。(下标A、B表示高压绕组,a、b表示低压绕组)。

4 三相绕组连接方式的判别

三相交流发电机的三相绕组或三相负载,或三相变压器的高、低压绕组,其连接方式都只有Y(星形)和Δ(三角形)之分。

当采用Y形接法时,测得UAB与UA间的相角为330°,测得Uab与Ua间的相角为330°。

当三相负载或三相变压器的低压绕组采用Δ11接法时,测得Uab与Ua间的相角为300°。

5 判断三相二元件有功电度表的接线

考虑到电流的进出和三相电压相序, 七条输入线有48种组合,这48种组合中,错误的有46种,其中不转12种,顺转数字不准有10种,反转12种,(随功率因数的变化)时而顺转、时而翻转的有12种。用该仪器测量UAB与IA的相位角、UCB与IC的相位角,若二者之差等于±300°,则接线正确。

产品功能:

1. 采用大屏幕高背光显示,清析显示仪器的工作状态和测试参数,操作极为方便。

2. 三钳数字相位伏安表生产厂家测量两路电压、电流、相位、测量电网频率。

3. 小电流5mA测量相位,非常适用于新装用户投运后无负荷时检查接状况,仪器测量精度高,测量范围宽。

4. 自动判别变压器绕组、容性和感性负载

售后服务体系:
1.我公司具备专业的售后服务团队,售后服务部由负责销售的副总经理负责。
2.售后服务部现有人员10人,能确保公司的产品得到及时的维护。
3.我们售后服务的目标是:及时解决现场设备故障,反应迅速,服务yi流!
