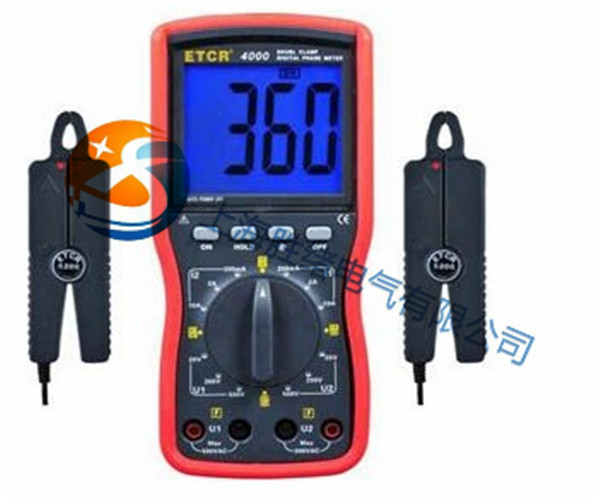

江苏高精度数字双钳相位伏安表

点击放大
产品型号:
更新时间:
2019-01-07
访问次数:
322
产品特点:
江苏高精度数字双钳相位伏安表,本数字双钳相位伏安表除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外,还具有其他测量判断功能。
  江苏高精度数字双钳相位伏安表的详细资料:

江苏高精度数字双钳相位伏安表,本数字双钳相位伏安表除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外,还具有其他测量判断功能。

使用操作:

1 测量交流电压

将旋转开关拨至参数 U1 对应的 500V 量限,将被测电压从 U1 插孔输入即可进行测量。若测量值小于200V,可直接旋转开关至 U1 对应的 200V 量限测量,以提高测量准确性。

2 测量交流电流

将旋转开关拨至参数 I1 对应的5A量限,将标号为1#  的钳形电流互感器付边引出线插头插入I1插孔,钳口卡在被测线路上即可进行测量。同样,若测量值小于2A,可直接旋转开关至 I1 对应的 2A 量限测量,提高测量准确性。

3 测量两电压之间的相位角

测 U2 滞后U1 的相位角时,将开关拨至参数 U1U2。测量过程中可随时顺时针旋转开关至参数U1各量限,测量U1输入电压,或逆时针旋转开关至参数U2各量限,测量 U2 输入电压。

注意:测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“ * ”符号为相位同名端。

4 测量两电流之间的相位角

测 I2 滞后 I1 的相位角时,将开关拨至参数 I1I2。同样测量过程中可随时顺时针旋转开关至参数 I1 各限,测量 I1 输入电流,或逆时针旋转开关至参数 I2 各量限,测量 I2 输入电流。

5 测量电压与电流之间的相位角

将电压从U1输入,用2# 测量钳将电流从 I2 输入,开关旋转至参数U1I2 位置,测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流,或逆时针旋转开关至参数 U1 各量限测量电压。

注意事项:

(a)不得在输入被测电压时在表壳上拔插电压、电流测试线,不得用手触及输入插孔表面,以免触电!

(b)测量电压不得高于500V;

(c)江苏高精度数字双钳相位伏安表后盖未固定好时切勿使用;

(d)请勿随便改动、调整内部电路

产品交货期承诺:
 1、产品交货期:尽量按用户要求,若有特殊要求,需提前交货的,我公司可特别组织生产、安装,力争满足用户需求。
 2、产品交货时,我公司向用户提供下列文件:
     ①产品说明书
     ②装箱清单
     ③保修卡

产品相关关键字: 高精度相位伏安表 双钳相位伏安表 数字相位伏安表 便携式相位伏安表
